מהי מערכת מיזוג אוויר?

I. מהי מערכת מים?

מערכת מים, כלומר מיזוג אוויר משתמש במים כחומר קירור. מערכת המים גדולה יותר ממערכת הפלואור המסורתית, והיא משמשת בדרך כלל במבנים בקנה מידה גדול. יחד עם זאת, קצב הפתיחה הוא מעל 90 אחוז כדי לחסוך באנרגיה. מותגים אמריקאים תופסים נתח מרכזי בשוק, בעיקר בשוק המסחרי.

העומס הפנימי של מערכת המים מוטל כולו על יחידות המים החמים והקרים, ויחידות סליל המאוורר בכל חדר מחוברות ליחידות המים החמים והקרים באמצעות צינורות, והמים החמים והקרים המסופקים משמשים לקירור ו הַסָקָה.

יחידות מיזוג אוויר טיפוסיות מורכבות בעיקר ממערכת זרימת מים מצוננים, מערכת זרימת מי קירור ומנוע ראשי:

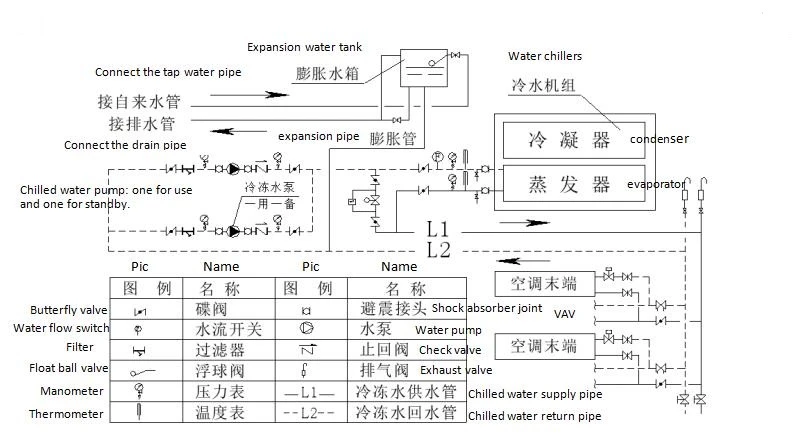

1. מערכת זרימת מים צוננים

חלק זה מורכב ממשאבת קירור, מאוורר מקורה וצינור מים צוננים. המים המצוננים בטמפרטורה נמוכה הזורמים החוצה מהמאייד הראשי נלחצים על ידי משאבת המים המצוננים ונשלחים לצינור המים הצוננים (מי היציאה), הנכנסים לחדר להחלפת חום. המים לוקחים את החום בחדר, ולבסוף חוזרים למאייד הראשי (מים חוזרים). מאווררים פנימיים משמשים לנשוף אוויר דרך צינורות מים קרים, הפחתת טמפרטורת האוויר והאצת חילופי החום הפנימיים.

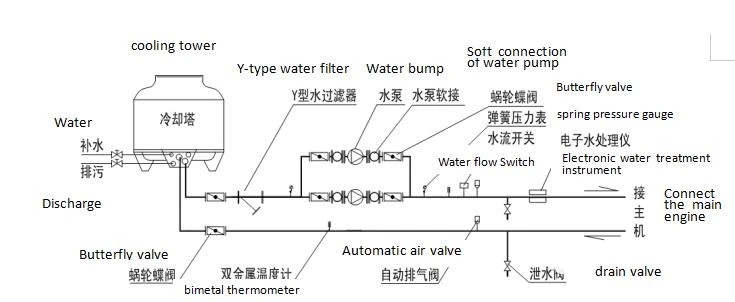

2. חלק מחזור מים לקירור

חלק זה מורכב ממשאבת קירור, צינור מים לקירור, מגדל מים לקירור וכו'. מערכת זרימת מי הקירור תיקח הרבה אנרגיית חום פנימית תוך החלפת חום פנימי. אנרגיית החום מועברת למי הקירור דרך נוזל הקירור במנוע הראשי, כך שטמפרטורת מי הקירור עולה. משאבת הקירור לוחצת את מי הקירור המחוממים לתוך מגדל הקירור (מי היציאה) כדי להחליף חום עם האטמוספרה, ולאחר מכן שולחת אותו בחזרה למעבה המארח (מים חוזרים) לאחר הורדת הטמפרטורה.

3. מנוע ראשי

המנוע הראשי מורכב ממדחס, מאייד, מעבה וקירור (נוזלי קירור).

II.הרכב מערכת המים

שסתום שחרור אוויר: האוויר במחזור המים מרוכז או נפלט אוטומטית במיקום מקומי. זהו שסתום הכרחי במערכת מיזוג אוויר. בדרך כלל הוא מותקן בנקודה הגבוהה ביותר ובנקודה הגבוהה ביותר המקומית של מערכת דרכי המים הסגורה.

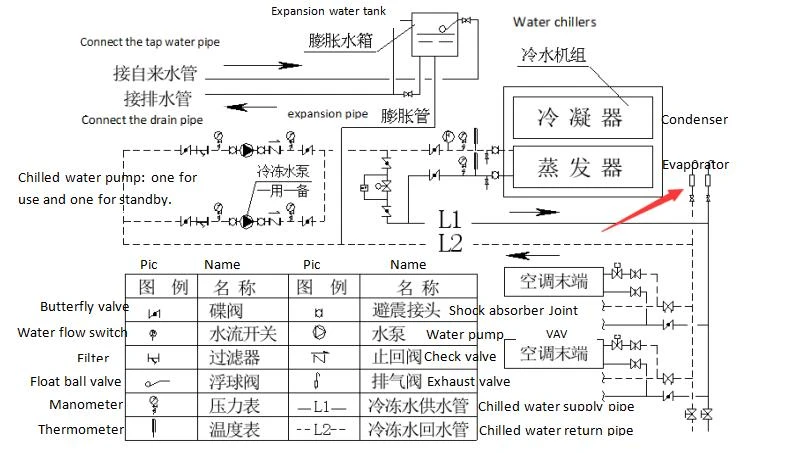

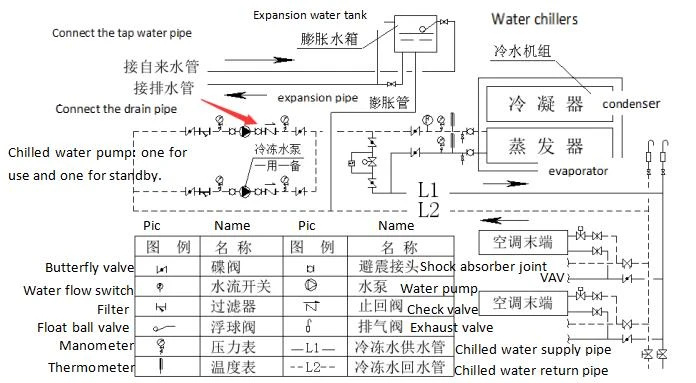

שסתום סימון: משמש בעיקר למניעת זרימת המדיום לאחור. מותקן בעיקר בחלק היציאה של משאבת המים.

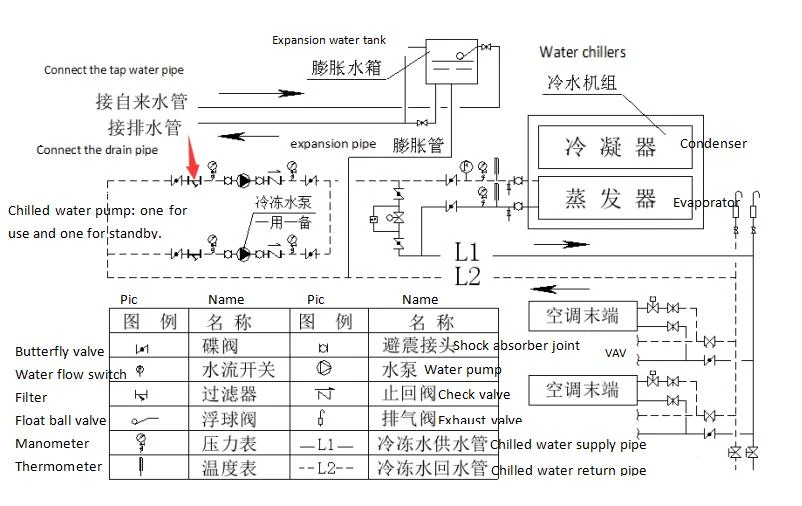

מסנן: במהלך התקנת מערכת מיזוג אוויר, חלק מהלכלוך כגון בוץ וחול יזרום מצנרת המים, ולכלוך כלשהו כגון חלודה יווצר במהלך פעילות ארוכת טווח של מערכת המים ברציפות. על מנת למנוע זיהום צינורות העברת חום של ציוד מיזוג אוויר וחסימה מקומית של המערכת, נדרש להקים מכשירי טיפול באיכות מים בכניסת המים של ציוד חשוב כמו מקור החום של מצנני מים.

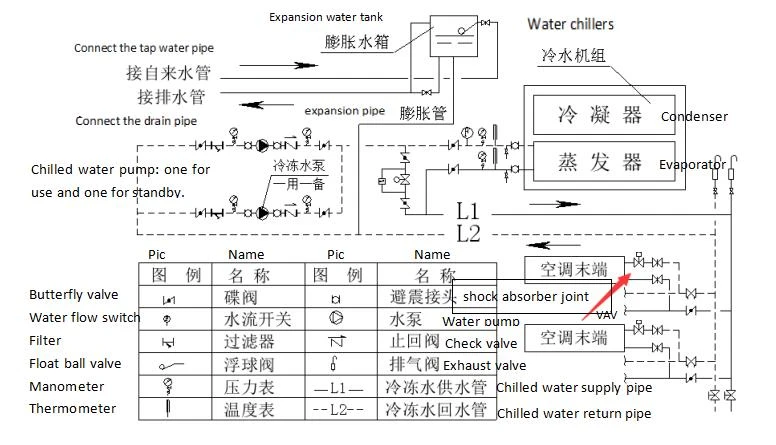

שסתום דו-כיווני מבוקר טמפרטורה או שסתום תלת-כיווני: הטמפרטורה נשלטת לפי העומס. אם טמפרטורת החדר נמוכה מהערך שנקבע בקיץ, ניתן להתאים את כמות המים על ידי התאמה או כיבוי של השסתום החשמלי. בנוסף, השסתום החשמלי ננעל עם ספק כוח המאוורר של יחידת סליל המאוורר. כאשר יחידת סליל המאוורר מפסיקה להשתמש, השסתום החשמלי ייסגר כדי לעצור את אספקת המים.

מיכל מים הרחבה: ראשית, הוא אוסף את נפח המים המוגדל עקב הרחבת נפח חימום המים כדי למנוע פגיעה במערכת. בנוסף, הוא גם ממלא תפקיד של לחץ מתמיד. המפרקים של מיכלי הרחבה הם נקודות לחץ קבועות. לכן, מיכלי ההרחבה המחוברים לעמדות שונות במערכת יכולים לשנות את חלוקת הלחץ במערכת המים, דבר שחשוב מאוד לניתוח חלוקת הלחץ במערכת המים של בניינים רבי קומות.

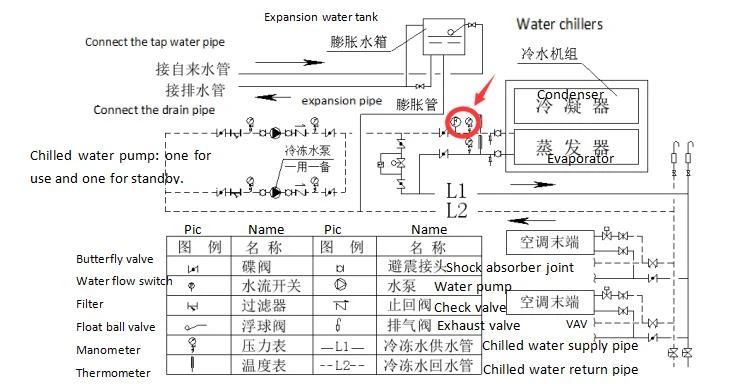

מכשיר מים: לנוחות של איתור באגים וניהול תפעול של מערכת מיזוג האוויר, נדרשים כמה מכשירים נחוצים במערכת המים, כולל הכניסה והיציאה של הציוד הראשי. בדרך כלל, מכשירי מדידת לחץ נדרשים לדעת את חלוקת הלחץ במערכת המים ואת ההתנגדות של הציוד. כמו גם המקומות שבהם טמפרטורת המים משתנה. יש להגדיר התקני מדידת טמפרטורה כגון הכניסה והיציאה של ציוד מקור וחום.

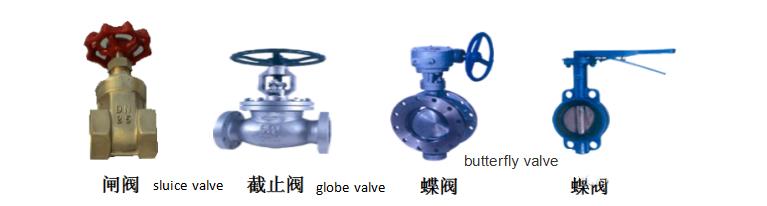

שסתומי מערכת מים: לשסתומים המוגדרים במערכת המים יש בדרך כלל שתי פונקציות: האחת היא לווסת את כמות המים ברשת הצינורות; שנית, הוא ממלא את התפקיד של כיבוי כגון שינוי של מקורות קור וחום בעונות שונות, או כאשר הציוד עובר שיפוץ, הוא נסגר באמצעות שסתום.
